seaborn und plotly

seaborn
plotly
Visualisierung
Python
Statistische Standardgrafiken und interaktive Darstellungen in Python.

Kernideen

  • seaborn baut auf matplotlib auf: jede seaborn-Grafik bleibt eine matplotlib-Figur, und der Feinschliff läuft weiterhin über die Achse.
  • Es erwartet Daten im langen Format, eine Zeile je Beobachtung.
  • Statistische Standardgrafiken entstehen mit einem Aufruf statt mit zehn.
  • Funktionen auf Achsenebene nehmen ax=, Funktionen auf Rasterebene erzeugen eine eigene Figur und nehmen es nicht.
  • plotly erzeugt interaktive Grafiken für HTML, nicht für Papier.
  • Interaktivität lohnt sich nur, wenn sie eine Frage beantwortet, die man vorher nicht kennt.

Erklärung

Vorwissen: matplotlib für Figure und Axes, pandas für die Datenstruktur und Tidy Data für das lange Format. Welche Darstellung zur Aufgabe passt, klärt Diagrammtyp wählen.

Was seaborn abnimmt

matplotlib zeichnet, seaborn fasst zusammen. Der Unterschied zeigt sich bei Standardaufgaben der Datenanalyse: Gruppen vergleichen, Verteilungen darstellen, Zusammenhänge mit Ausgleichsgerade zeigen. In matplotlib sind das jeweils mehrere Schritte, gruppieren, aggregieren, positionieren, beschriften; in seaborn ist es ein Aufruf, der die Daten selbst gruppiert.

Der Preis ist eine Vorbedingung: Die Daten müssen im langen Format vorliegen und die Spaltennamen werden zu Beschriftungen. Wer das breite Format hat, muss vorher umformen.

Achsenebene oder Rasterebene

Die Eigenheit, über die man einmal stolpert:

Ebene Funktionen Zeichnet in Nimmt ax=
Achsenebene scatterplot, lineplot, boxplot, histplot, regplot eine bestehende Achse ja
Rasterebene relplot, catplot, displot, lmplot, pairplot eine eigene Figur mit Facetten nein

Die Rasterfunktionen sind die facettierten Geschwister der Achsenfunktionen: relplot(kind="scatter") ist scatterplot plus FacetGrid.

Die wichtigsten Funktionen

Aufgabe Funktion Bemerkung
Verteilung sns.histplot, sns.kdeplot, sns.ecdfplot ecdfplot zeigt alle Daten ohne Bandbreitenwahl
Gruppen vergleichen sns.boxplot, sns.violinplot, sns.stripplot Box und Punkte kombinieren
Zusammenhang sns.scatterplot, sns.regplot, sns.lmplot regplot zeichnet Gerade samt Konfidenzband
Mengen sns.barplot, sns.countplot barplot aggregiert selbst und zeigt Unsicherheit
Verlauf sns.lineplot aggregiert mehrere Werte je x automatisch
Matrix sns.heatmap für Korrelationen, mit annot=True beschriftet
Aufteilen sns.relplot, sns.displot, sns.catplot die Varianten mit eingebauter Facettierung

plotly: wann Interaktivität lohnt

plotly erzeugt Grafiken, die im Browser reagieren: Werte beim Überfahren, Zoomen, Serien ein- und ausblenden. Das ist nützlich, wenn die Grafik eine Frage beantwortet, die man nicht vorher kennt, beim eigenen Erkunden oder in einem Dashboard.

Für Bericht und Druck bleibt die statische Grafik die richtige Wahl: Sie hat eine Aussage, und die steht im Titel. Eine interaktive Grafik verschiebt die Arbeit zum Publikum, und das ist genau dann falsch, wenn die Aussage feststeht.

plotly ist in der Rechenumgebung dieser Seite nicht installiert; die entsprechenden Beispiele stehen deshalb als Listing.

Der Datensatz dieser Seite

240 Messungen mit Laufzeit, Maschinentyp, Standort und Verbrauch, deterministisch erzeugt.

Beispiele

Frage und Datenlage

Ein Boxplot des Verbrauchs je Maschinentyp, mit den Einzelwerten darüber. Einmal mit seaborn, einmal mit matplotlib von Hand und gezählt, was das an Code kostet.

Rechnung

fig, achse = plt.subplots(figsize=(7, 3))
_ = sns.boxplot(data=messung, x="typ", y="verbrauch", color="0.85",
                showfliers=False, ax=achse)
_ = sns.stripplot(data=messung, x="typ", y="verbrauch", size=3, alpha=0.5,
                  color="0.25", ax=achse)
plt.tight_layout()
plt.show()

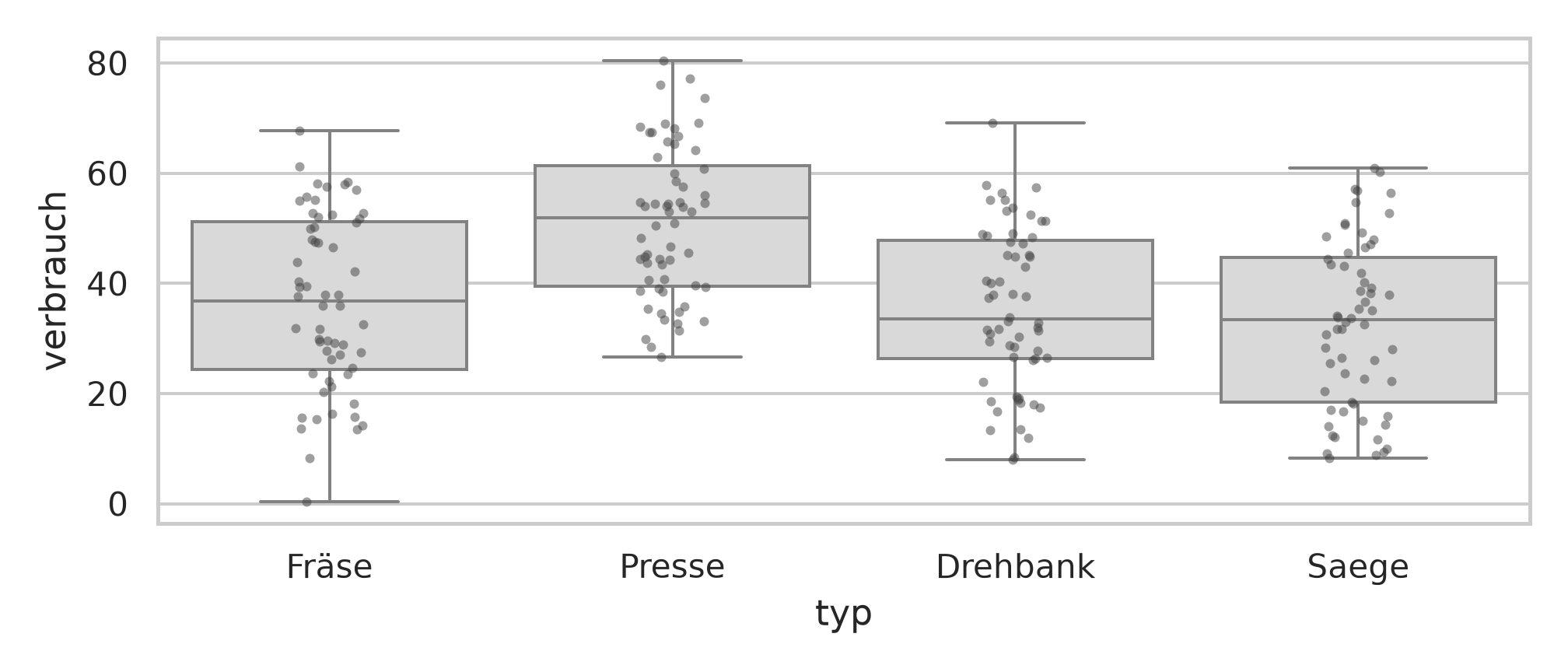

Abbildung 1: Beispiel 1: Boxplot mit Einzelwerten, zwei Aufrufe.
typen = sorted(messung["typ"].unique())
gruppen = [messung.loc[messung["typ"] == t, "verbrauch"].to_numpy() for t in typen]

fig, achse = plt.subplots(figsize=(7, 3))
# set_xticks statt tick_labels/labels: die Namen dieses Arguments haben sich
# zwischen den matplotlib-Versionen geaendert.
_ = achse.boxplot(gruppen, showfliers=False, patch_artist=True,
                  boxprops={"facecolor": "0.85"},
                  medianprops={"color": "black"})
_ = achse.set_xticks(range(1, len(typen) + 1), typen)
streu = (lehmer(99, len(messung)) - 0.5) * 0.25
for k, (t, werte) in enumerate(zip(typen, gruppen), start=1):
    maske = (messung["typ"] == t).to_numpy()
    _ = achse.scatter(k + streu[maske], werte, s=9, alpha=0.5, color="0.25")
_ = achse.set_xlabel("typ")
_ = achse.set_ylabel("verbrauch")
plt.tight_layout()
plt.show()

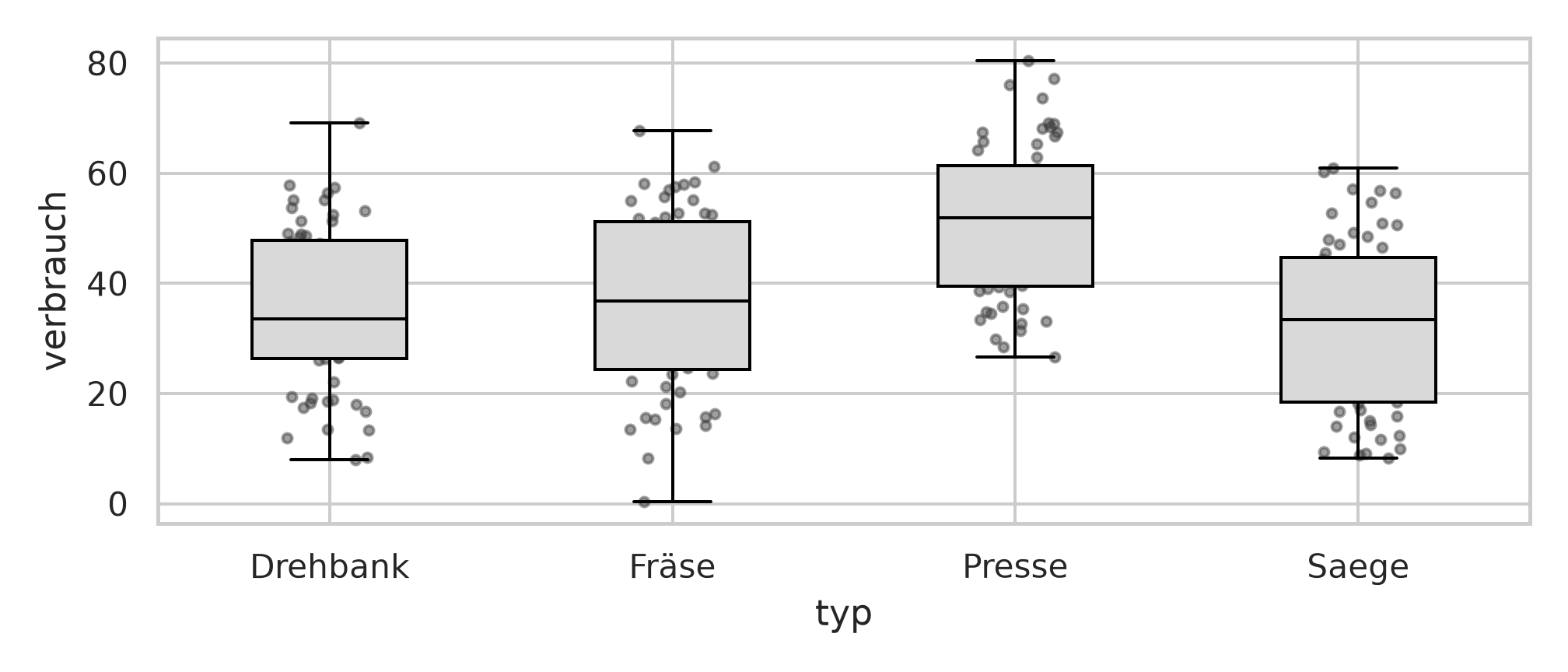

Abbildung 2: Beispiel 1: dasselbe Bild, ohne seaborn.
print(messung.groupby("typ")["verbrauch"]
      .agg(anzahl="count", mittel="mean", median="median", sd="std").round(2))

zeilen = {"seaborn": 4, "matplotlib von Hand": 11}
print({**zeilen, "verhaeltnis": round(zeilen["matplotlib von Hand"]
                                      / zeilen["seaborn"], 2)})

Output Zeile für Zeile

Typ Anzahl Mittel Median SD
Drehbank 60 35.50 33.50 14.53
Fräse 60 36.60 36.85 15.89
Presse 60 51.02 51.95 13.70
Saege 60 32.60 33.35 15.25
Fassung Codezeilen (ohne subplots, tight_layout, show)
seaborn 4
matplotlib von Hand 11
Verhältnis 2.75
Beobachtung Erklärung
seaborn braucht keine Gruppierung im Code x="typ" genügt. Die Aufteilung in vier Gruppen, ihre Reihenfolge und die Achsenbeschriftung kommen aus den Daten.
Von Hand sind es die Schritte einzeln Gruppen bilden, Liste übergeben, Beschriftungen setzen, Streuung für die Punkte erzeugen, je Gruppe zeichnen. Jeder Schritt ist eine Stelle, an der etwas schiefgehen kann.
Der Faktor liegt bei 2.75 Und er wächst mit der Zahl der Gruppierungsvariablen: Bei zwei Gruppierungen (hue=) bleibt seaborn bei einem Aufruf, die Handarbeit verdoppelt die Schleife.
Das Ergebnis ist dasselbe Objekt seaborn gibt ein matplotlib-Axes zurück. Alles, was danach kommt, Titel, Grenzen, Anmerkungen, läuft über die gewohnten Aufrufe.
Die Pressen liegen mit 51.02 klar über den anderen Und die Sägen mit 32.60 darunter. Der Boxplot zeigt das, die Einzelwerte zeigen zusätzlich, wie stark sich die Gruppen überlappen.

Der Zusatz, der fast nichts kostet und viel bringt: stripplot über den Boxplot legen. Damit sind beide Fragen beantwortet, Lage und Streuung aus der Box, Form und Fallzahl aus den Punkten. Siehe Diagrammtyp wählen, Beispiel 1, wo ein Boxplot eine zweigipflige Verteilung verbirgt.

Ab etwa 500 Punkten je Gruppe wird stripplot unübersichtlich; dann ist violinplot oder boxenplot die bessere Wahl.

Interpretation und Ergebnissatz

Derselbe Boxplot mit Einzelwerten kostet in seaborn 4 und in matplotlib 11 Codezeilen, ein Verhältnis von 2.75. Die Pressen liegen mit einem Mittel von 51.02 über den übrigen Typen, die Sägen mit 32.60 darunter.

Frage und Datenlage

Dieselben Daten im breiten und im langen Format. seaborn arbeitet mit dem langen und der Weg dorthin ist eine Zeile.

Rechnung

# Breites Format: eine Spalte je Typ
breit = (messung.assign(nr=messung.groupby("typ").cumcount())
         .pivot(index="nr", columns="typ", values="verbrauch"))
print(breit.head(3).round(1))
print({"breit_form": breit.shape, "lang_form": messung.shape})

# Zurueck ins lange Format
lang = breit.reset_index().melt(id_vars="nr", var_name="typ",
                                value_name="verbrauch")
print(lang.head(3))
print({"lang_zeilen": len(lang), "fehlende": int(lang["verbrauch"].isna().sum())})
fig, achsen = plt.subplots(1, 2, figsize=(7, 3))
_ = sns.violinplot(data=messung, x="typ", y="verbrauch", color="0.8",
                   ax=achsen[0])
_ = achsen[0].set_title("aus dem langen Format", fontsize=10)
_ = achsen[0].tick_params(axis="x", rotation=30)
_ = sns.ecdfplot(data=messung, x="verbrauch", hue="typ", ax=achsen[1])
_ = achsen[1].set_title("hue= gruppiert ohne Zusatzcode", fontsize=10)
plt.tight_layout()
plt.show()

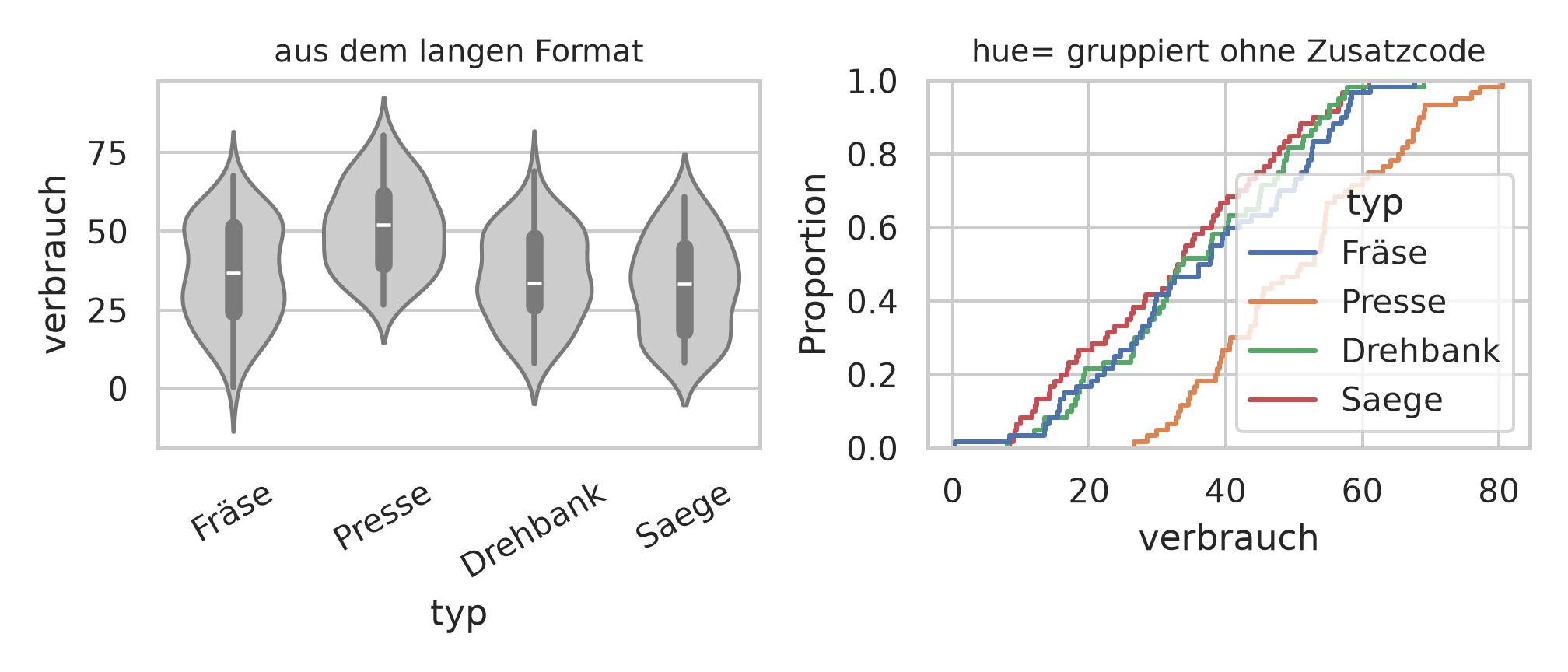

Abbildung 3: Beispiel 2: aus dem langen Format ein Aufruf je Grafik.
fig, achse = plt.subplots(figsize=(7, 3))
for t in sorted(messung["typ"].unique()):
    werte = np.sort(messung.loc[messung["typ"] == t, "verbrauch"].to_numpy())
    anteil = np.arange(1, len(werte) + 1) / len(werte)
    _ = achse.step(werte, anteil, where="post", label=t)
_ = achse.legend(fontsize=8, frameon=False)
_ = achse.set_xlabel("verbrauch")
_ = achse.set_ylabel("Anteil")
plt.tight_layout()
plt.show()

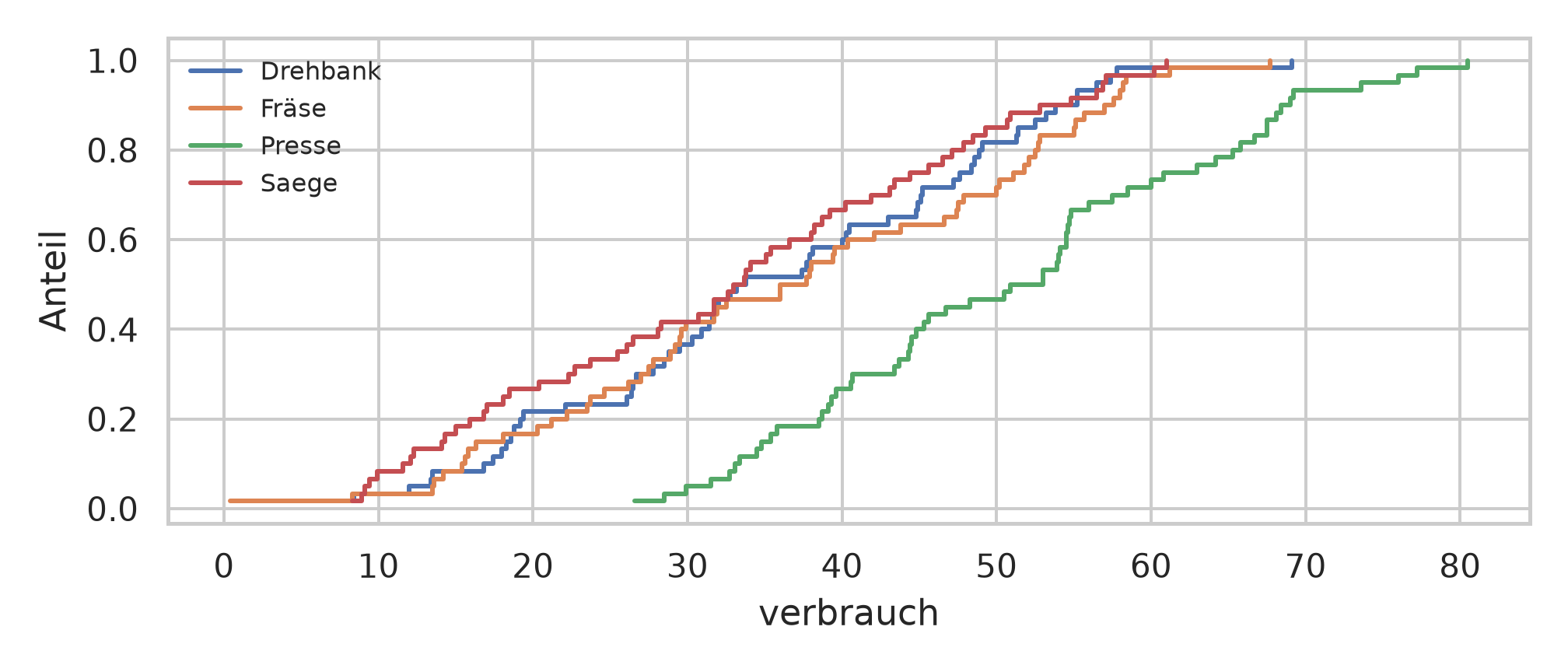

Abbildung 4: Beispiel 2: die empirische Verteilungsfunktion je Gruppe von Hand.

Output Zeile für Zeile

Format Form
breit (60, 4), eine Spalte je Typ
lang (240, 4), eine Zeile je Messung
nach melt 240 Zeilen, 0 fehlende Werte
Beobachtung Erklärung
Das breite Format hat 60 Zeilen und 4 Spalten Es funktioniert nur, weil alle vier Gruppen gleich gross sind. Bei ungleichen Gruppen entstünden fehlende Werte.
Das lange Format hat 240 Zeilen Eine je Messung. Die Gruppenzugehörigkeit steht als Wert in einer Spalte, nicht als Spaltenname.
seaborn braucht genau diese Form x="typ" verweist auf eine Spalte. Im breiten Format gäbe es keine solche Spalte, der Typ wäre im Spaltennamen versteckt.
melt ist die eine Zeile dorthin id_vars bleibt stehen, alles andere wird zu zwei Spalten: Name und Wert. In R heisst das pivot_longer.
hue="typ" erzeugt die Gruppen samt Legende Die Handarbeit daneben braucht eine Schleife, ein label= je Durchlauf und einen legend()-Aufruf und die Sortierung der Werte für die Verteilungsfunktion obendrein.

Die Faustregel zum Erkennen des langen Formats: Jede Spalte ist eine Variable, jede Zeile eine Beobachtung. Steht in einem Spaltennamen ein Datenwert, ein Jahr, ein Produktname, ein Maschinentyp, ist das Format breit.

Ausführlich unter Tidy Data.

Interpretation und Ergebnissatz

Im breiten Format stehen die 240 Messungen als 60 Zeilen mal 4 Spalten, im langen als 240 Zeilen mit der Gruppenzugehörigkeit als Spaltenwert. Nur die zweite Form lässt sich mit x="typ" und hue="typ" ansprechen; melt ist der Weg dorthin.

Frage und Datenlage

sns.scatterplot nimmt ax=, sns.relplot nicht. Warum und was zurückgegeben wird.

Rechnung

fig, achse = plt.subplots(figsize=(3, 2))
ergebnis_achse = sns.scatterplot(data=messung, x="laufzeit", y="verbrauch",
                                 ax=achse)
print({"scatterplot_gibt_zurueck": type(ergebnis_achse).__name__,
       "ist_dieselbe_achse": ergebnis_achse is achse})
plt.close(fig)

ergebnis_raster = sns.relplot(data=messung, x="laufzeit", y="verbrauch",
                              col="typ", col_wrap=2, height=1.4)
print({"relplot_gibt_zurueck": type(ergebnis_raster).__name__,
       "anzahl_teilbilder": ergebnis_raster.axes.size,
       "hat_eigene_figur": ergebnis_raster.figure is not fig})
plt.close(ergebnis_raster.figure)
raster = sns.relplot(data=messung, x="laufzeit", y="verbrauch", col="typ",
                     hue="standort", col_wrap=2, height=1.7, aspect=1.5, s=14)
_ = raster.set_axis_labels("Laufzeit in Stunden", "Verbrauch")

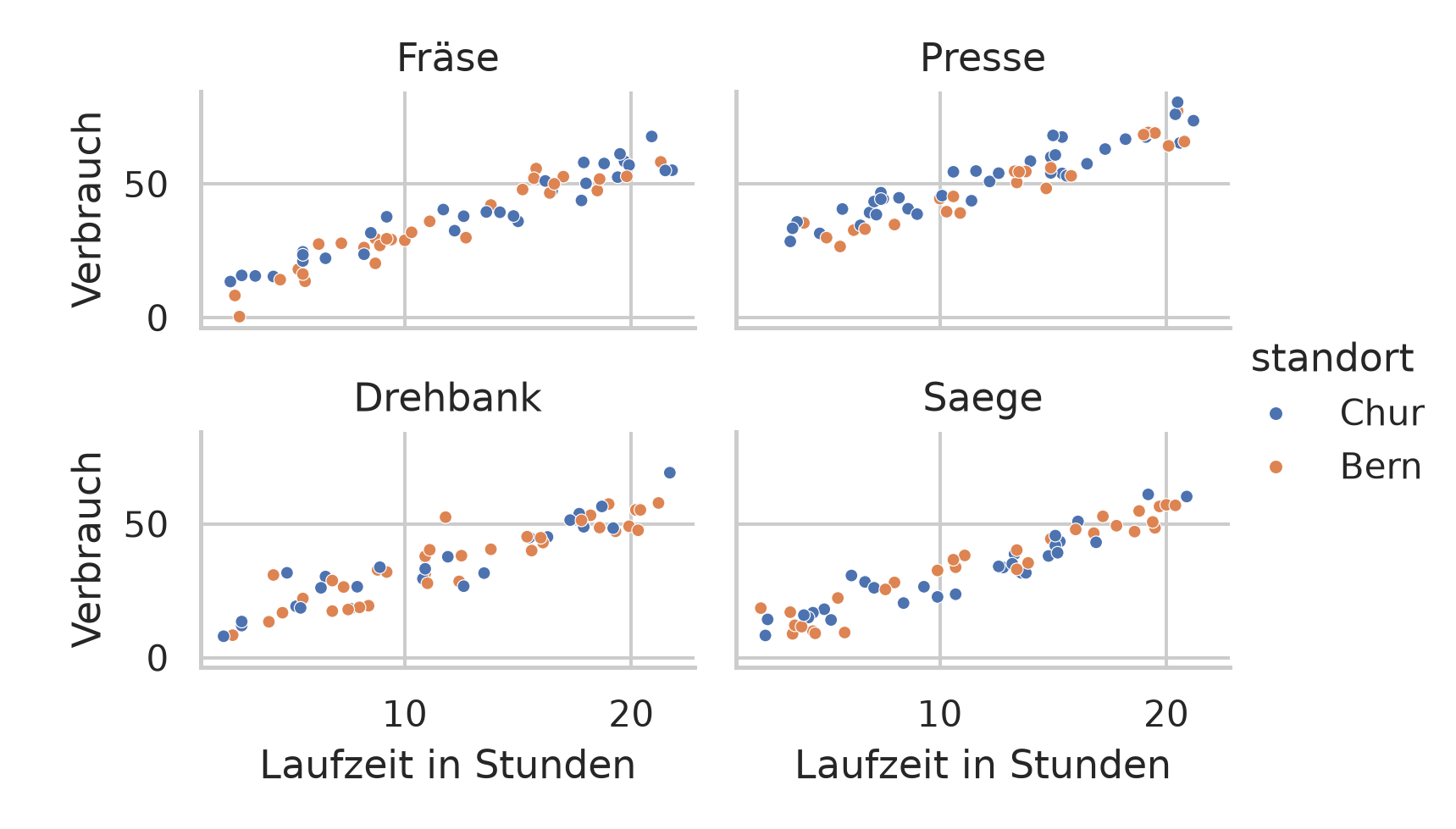

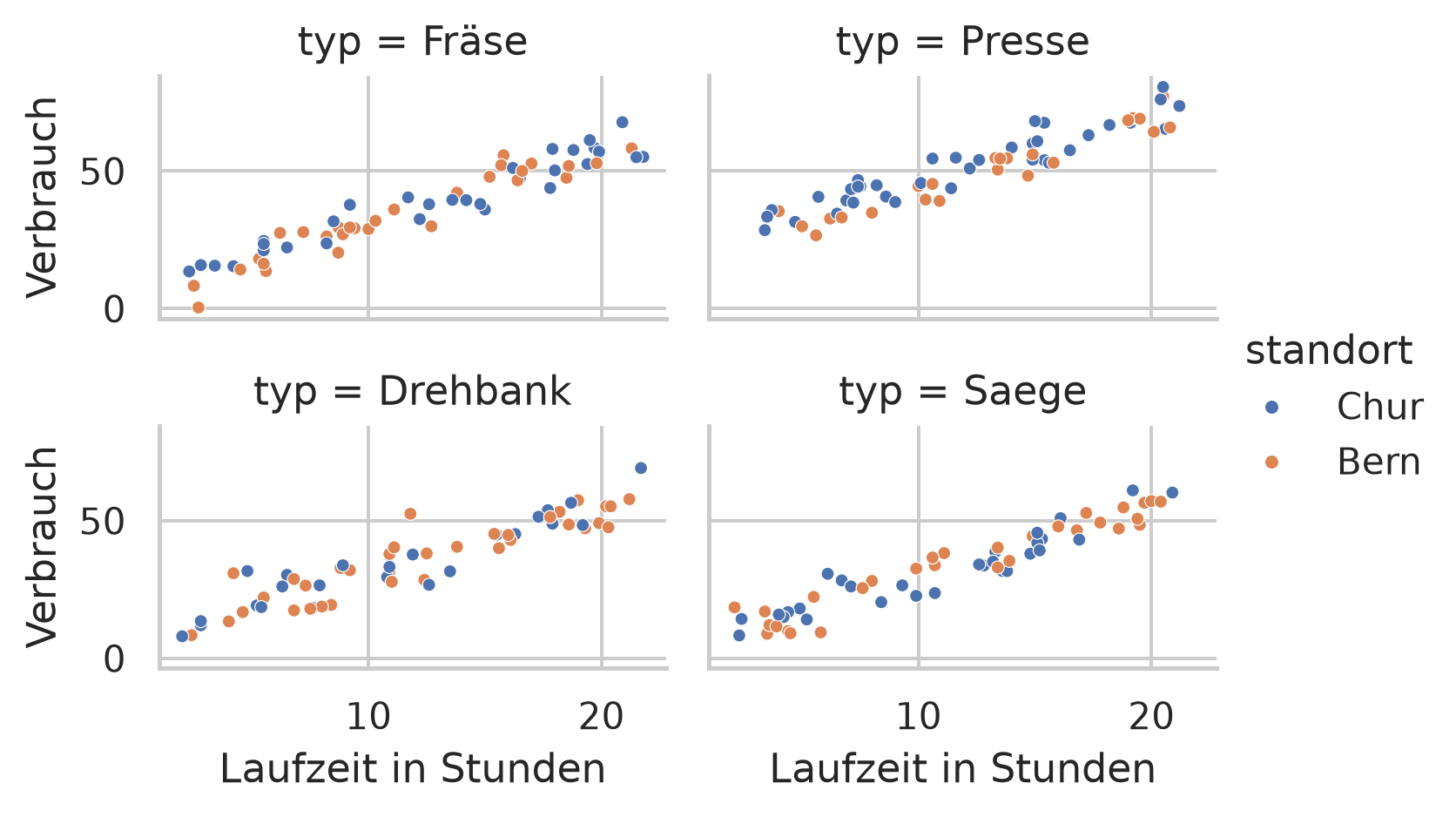

Abbildung 5: Beispiel 3: relplot erzeugt Facetten mit gemeinsamen Achsen.
_ = raster.set_titles("{col_name}")
Abbildung 6: Beispiel 3: relplot erzeugt Facetten mit gemeinsamen Achsen.
plt.show()
Abbildung 7: Beispiel 3: relplot erzeugt Facetten mit gemeinsamen Achsen.
Abbildung 8: Beispiel 3: relplot erzeugt Facetten mit gemeinsamen Achsen.
typen = sorted(messung["typ"].unique())

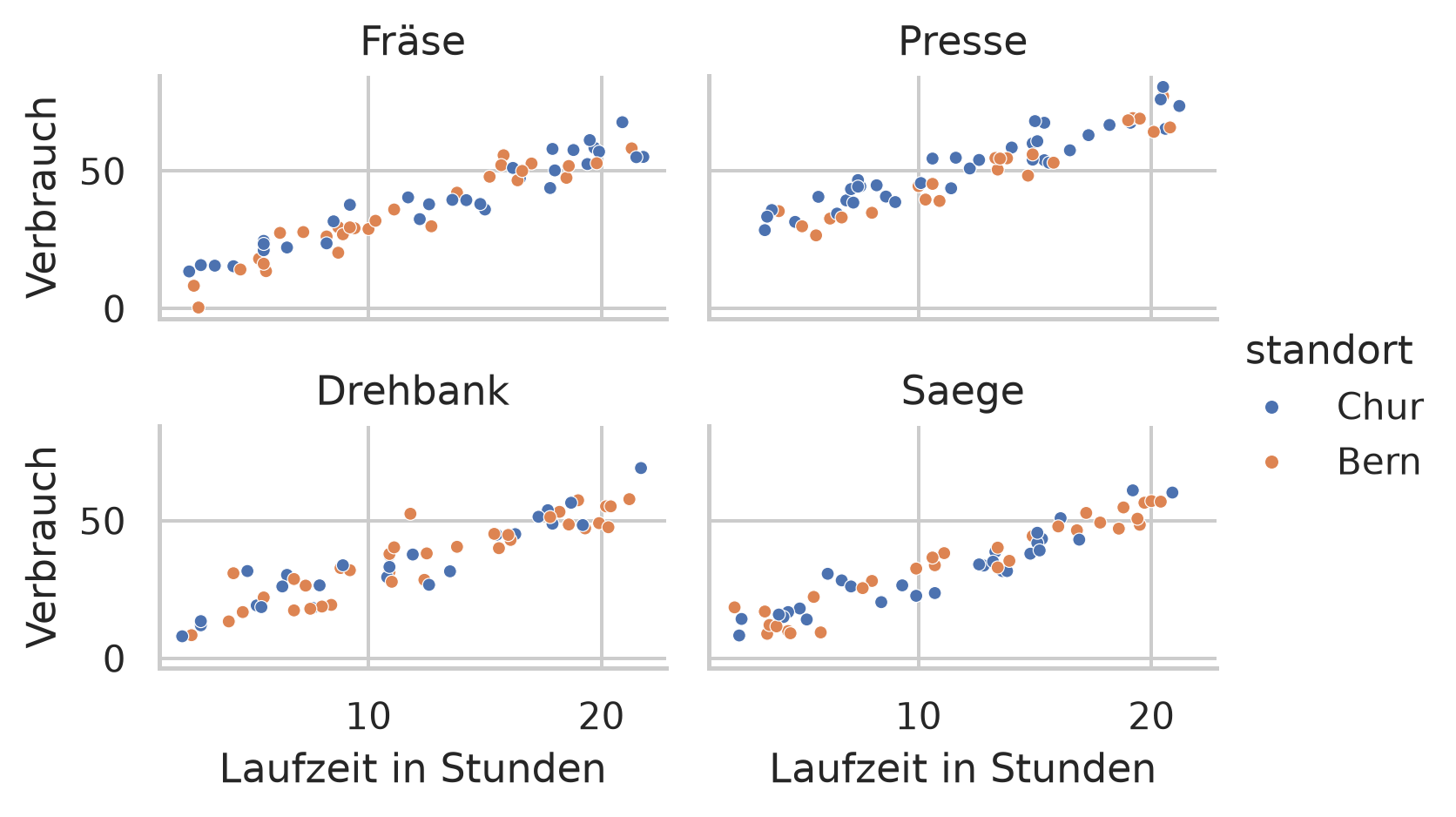

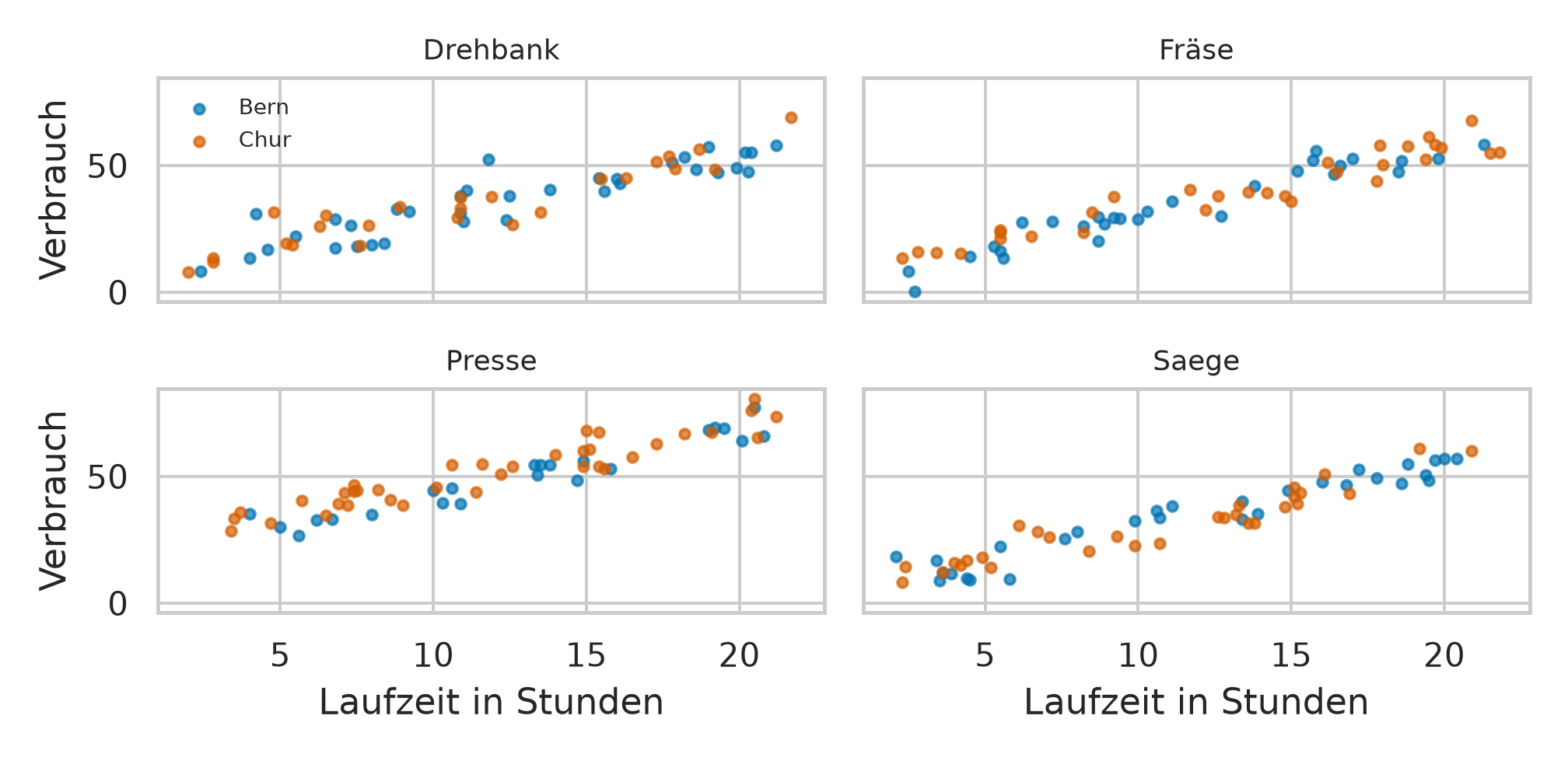

Abbildung 9: Beispiel 3: dieselben Facetten von Hand, mit eigener Legende.
farben = {"Bern": "#0072B2", "Chur": "#D55E00"}
Abbildung 10: Beispiel 3: dieselben Facetten von Hand, mit eigener Legende.
fig, achsen = plt.subplots(2, 2, figsize=(7, 3.4), sharex=True, sharey=True)
Abbildung 11: Beispiel 3: dieselben Facetten von Hand, mit eigener Legende.
for achse, t in zip(achsen.ravel(), typen):
    teil = messung[messung["typ"] == t]
    for ort, gruppe in teil.groupby("standort"):
        _ = achse.scatter(gruppe["laufzeit"], gruppe["verbrauch"], s=10,
                          alpha=0.7, color=farben[ort], label=ort)
    _ = achse.set_title(t, fontsize=9)
_ = achsen[0, 0].legend(fontsize=7, frameon=False)
for achse in achsen[-1]:
    _ = achse.set_xlabel("Laufzeit in Stunden")
for achse in achsen[:, 0]:
    _ = achse.set_ylabel("Verbrauch")
plt.tight_layout()
plt.show()
Abbildung 12: Beispiel 3: dieselben Facetten von Hand, mit eigener Legende.
print(pd.crosstab(messung["typ"], messung["standort"]))
print(messung.groupby(["typ", "standort"])["verbrauch"].mean().round(2))

Output Zeile für Zeile

Aufruf Rückgabe ax=
sns.scatterplot(..., ax=achse) Axes, und zwar dieselbe ja
sns.relplot(...) FacetGrid mit 4 Teilbildern, eigene Figur nein

Verteilung auf Typ und Standort:

Bern Chur
Drehbank 35 25
Fräse 29 31
Presse 23 37
Saege 30 30
Beobachtung Erklärung
scatterplot gibt dieselbe Achse zurück, die es bekommen hat Deshalb lässt sich danach wie gewohnt weiterarbeiten: achse.set_title(...), achse.axhline(...).
relplot gibt ein FacetGrid zurück Das ist kein Axes. Es hat eine eigene Figure, eigene Methoden (set_axis_labels, set_titles) und lässt sich nicht in eine vorbereitete Achse zeichnen.
Der Fehler tritt immer gleich auf Man baut fig, achsen = plt.subplots(...), ruft dann relplot(..., ax=achsen[0]) und bekommt einen Fehler über ein unerwartetes Argument. Lösung: die Funktion ohne rel/cat/dis-Vorsilbe nehmen.
Die Standorte sind nicht gleichmässig verteilt 23 zu 37 bei den Pressen, 35 zu 25 bei den Drehbänken. Das ist Zufall der Zuteilung und ein Grund, die Fallzahlen je Facette anzuschreiben.
Von Hand kostet dasselbe Bild eine doppelte Schleife Über Typen und über Standorte, plus Legende und Achsenbeschriftung an den richtigen Rändern.

Die Paare merken sich leicht:

Achsenebene Rasterebene
scatterplot, lineplot relplot
boxplot, violinplot, barplot, stripplot catplot
histplot, kdeplot, ecdfplot displot
regplot lmplot

Wer ax= braucht, nimmt die linke Spalte. Wer Facetten will, die rechte.

Interpretation und Ergebnissatz

sns.scatterplot gibt dasselbe Axes zurück, das es über ax= bekommen hat; sns.relplot gibt ein FacetGrid mit vier Teilbildern und eigener Figur zurück und kennt kein ax=. Die vier Typen verteilen sich ungleich auf die Standorte, von 23 zu 37 bis 35 zu 25.

Frage und Datenlage

Zwei Funktionen, die mehr tun, als sie auf den ersten Blick zeigen: heatmap für eine Korrelationsmatrix und barplot, der selbst aggregiert und ein Unsicherheitsmass einzeichnet.

Rechnung

erweitert = messung.assign(
    stunden_quadrat=messung["laufzeit"] ** 2,
    verbrauch_je_stunde=messung["verbrauch"] / messung["laufzeit"])
korr = erweitert[["laufzeit", "verbrauch", "stunden_quadrat",
                  "verbrauch_je_stunde"]].corr()
print(korr.round(3))

fig, achsen = plt.subplots(1, 2, figsize=(7, 3))
_ = sns.heatmap(korr, annot=True, fmt=".2f", cmap="RdBu_r", vmin=-1, vmax=1,
                square=True, cbar=False, ax=achsen[0],
                annot_kws={"size": 7})
_ = achsen[0].set_title("heatmap", fontsize=10)
_ = achsen[0].tick_params(labelsize=6)
_ = sns.barplot(data=messung, x="typ", y="verbrauch", errorbar=("ci", 95),
                color="0.7", ax=achsen[1])
_ = achsen[1].set_title("barplot: aggregiert selbst", fontsize=10)
_ = achsen[1].tick_params(axis="x", rotation=30)
plt.tight_layout()
plt.show()

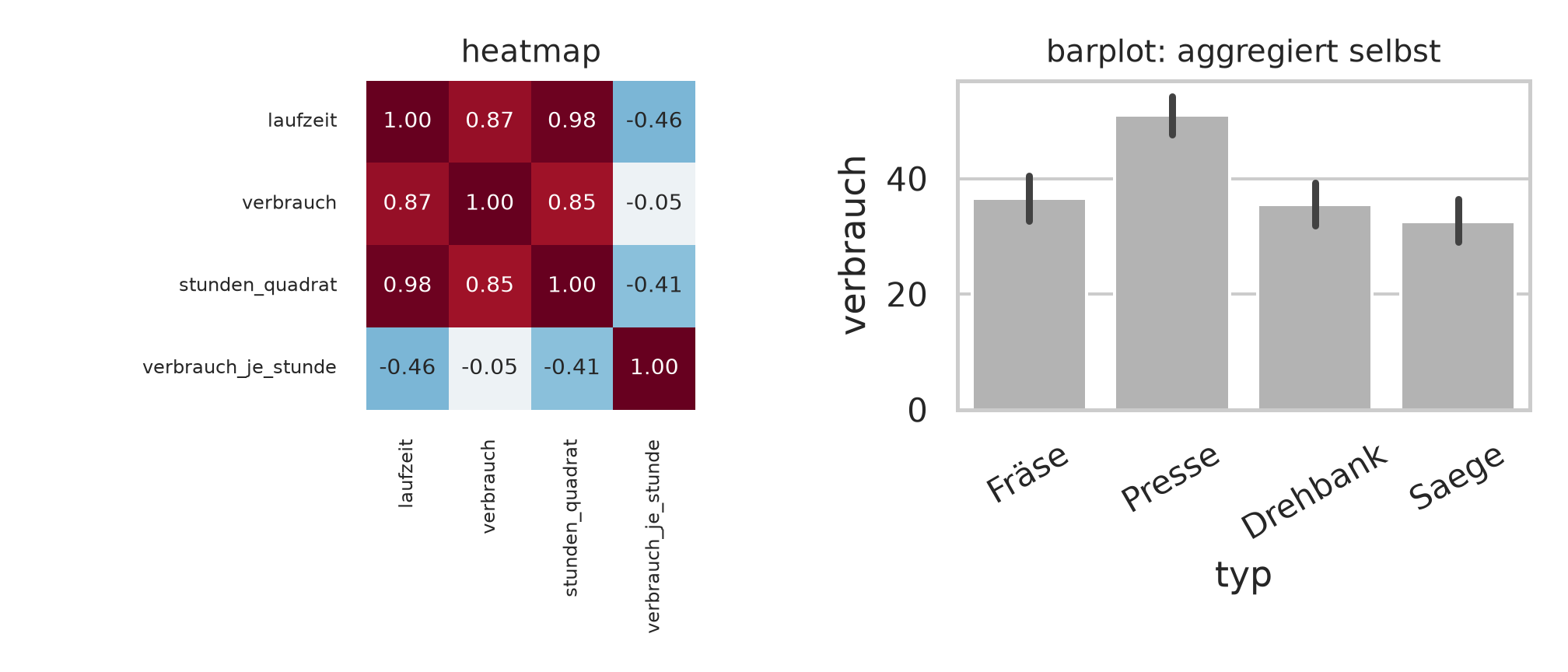

Abbildung 13: Beispiel 4: Korrelationsmatrix und aggregierender Balken.
# Was barplot im Hintergrund rechnet
zusammen = messung.groupby("typ")["verbrauch"].agg(
    mittel="mean", sd="std", anzahl="count")
zusammen["standardfehler"] = zusammen["sd"] / np.sqrt(zusammen["anzahl"])
zusammen["ki_unten"] = zusammen["mittel"] - 1.96 * zusammen["standardfehler"]
zusammen["ki_oben"] = zusammen["mittel"] + 1.96 * zusammen["standardfehler"]
print(zusammen.round(3))
          mittel      sd  anzahl  standardfehler  ki_unten  ki_oben
typ
Drehbank  35.500  14.532      60           1.876    31.823   39.177
Fräse     36.595  15.894      60           2.052    32.573   40.617
Presse    51.017  13.701      60           1.769    47.550   54.484
Saege     32.603  15.251      60           1.969    28.744   36.462
print({"korrelation_laufzeit_verbrauch":
       round(float(messung["laufzeit"].corr(messung["verbrauch"])), 4)})
{'korrelation_laufzeit_verbrauch': 0.8694}

Output Zeile für Zeile

Korrelationsmatrix:

laufzeit verbrauch
laufzeit 1.000 0.869
verbrauch 0.869 1.000

Was barplot im Hintergrund rechnet:

Typ Mittel SD Standardfehler 95-Prozent-Intervall
Drehbank 35.50 14.53 1.876 31.82 bis 39.18
Fräse 36.60 15.89 2.051 32.58 bis 40.62
Presse 51.02 13.70 1.769 47.55 bis 54.48
Saege 32.60 15.25 1.969 28.74 bis 36.46
Beobachtung Erklärung
barplot zeigt nicht die Summe, sondern den Mittelwert Das ist die häufigste Überraschung. Wer Summen will, aggregiert vorher und nimmt barplot mit estimator="sum" oder gleich achse.bar.
Und er zeichnet von sich aus ein Konfidenzintervall errorbar=("ci", 95). Damit macht seaborn genau das richtig, was ein reines Balkendiagramm falsch macht, siehe Diagrammtyp wählen, Beispiel 5.
Das Intervall der Pressen überlappt keines der anderen 47.55 bis 54.48 gegen höchstens 40.62. Der Unterschied ist damit anders als in jenem Beispiel tatsächlich belegt.
Die Heatmap braucht vmin, vmax und eine divergierende Palette Sonst nutzt sie den Wertebereich der Daten aus und Null liegt nicht in der Mitte. Bei Korrelationen ist Null der Nullpunkt, siehe Farbe.
annot=True schreibt die Zahlen hinein Eine Heatmap ohne Zahlen ist bei wenigen Zellen eine verschenkte Tabelle.

Die Voreinstellung von heatmap ist eine Falle. Ohne vmin=-1, vmax=1 wird die Farbskala auf den beobachteten Bereich gestreckt: Eine Matrix mit Korrelationen zwischen 0.80 und 1.00 sieht dann aus, als reiche sie von “nichts” bis “alles”.

Bei Korrelationsmatrizen gehören deshalb immer dazu:

sns.heatmap(korr, vmin=-1, vmax=1, cmap="RdBu_r", annot=True, fmt=".2f")

Interpretation und Ergebnissatz

Laufzeit und Verbrauch korrelieren mit 0.869. barplot zeigt den Mittelwert je Gruppe samt 95-Prozent-Intervall: Die Pressen liegen mit 47.55 bis 54.48 ausserhalb aller anderen Intervalle, die höchstens bis 40.62 reichen.

Frage und Datenlage

Eine interaktive Grafik ersetzt rechnerisch eine bestimmte Zahl statischer Grafiken. Diese Zahl lässt sich ausrechnen und sie ist das Argument für oder gegen den Aufwand.

Rechnung

# Wie viele statische Grafiken bräuchte es, um dieselben Fragen zu beantworten?
auswahl = {"Maschinentyp (4 plus alle)": 5,
           "Standort (2 plus beide)": 3,
           "Kennzahl": 3,
           "Zeitraum": 2}
print(auswahl)
{'Maschinentyp (4 plus alle)': 5, 'Standort (2 plus beide)': 3, 'Kennzahl': 3, 'Zeitraum': 2}
anzahl = 1
for wert in auswahl.values():
    anzahl *= wert
print({"kombinationen": anzahl})
{'kombinationen': 90}
# Und wie viele davon tatsaechlich gebraucht werden
for genutzt in (1, 3, 10):
    print(f"genutzt {genutzt:2d} von {anzahl}: "
          f"{100 * genutzt / anzahl:5.1f} Prozent der vorbereiteten Grafiken")
genutzt  1 von 90:   1.1 Prozent der vorbereiteten Grafiken
genutzt  3 von 90:   3.3 Prozent der vorbereiteten Grafiken
genutzt 10 von 90:  11.1 Prozent der vorbereiteten Grafiken
fig, achse = plt.subplots(figsize=(7, 3))
ist_presse = messung["typ"] == "Presse"
_ = achse.scatter(messung.loc[~ist_presse, "laufzeit"],
                  messung.loc[~ist_presse, "verbrauch"],
                  s=12, alpha=0.6, color="#c7c7c7")
_ = achse.scatter(messung.loc[ist_presse, "laufzeit"],
                  messung.loc[ist_presse, "verbrauch"],
                  s=12, alpha=0.8, color="#b2182b")
_ = achse.annotate("Pressen", xy=(3, 70), color="#b2182b", fontsize=10,
                   fontweight="bold")
_ = achse.set_title("Pressen verbrauchen bei gleicher Laufzeit mehr")
_ = achse.set_xlabel("Laufzeit in Stunden")
_ = achse.set_ylabel("Verbrauch")
plt.tight_layout()
plt.show()

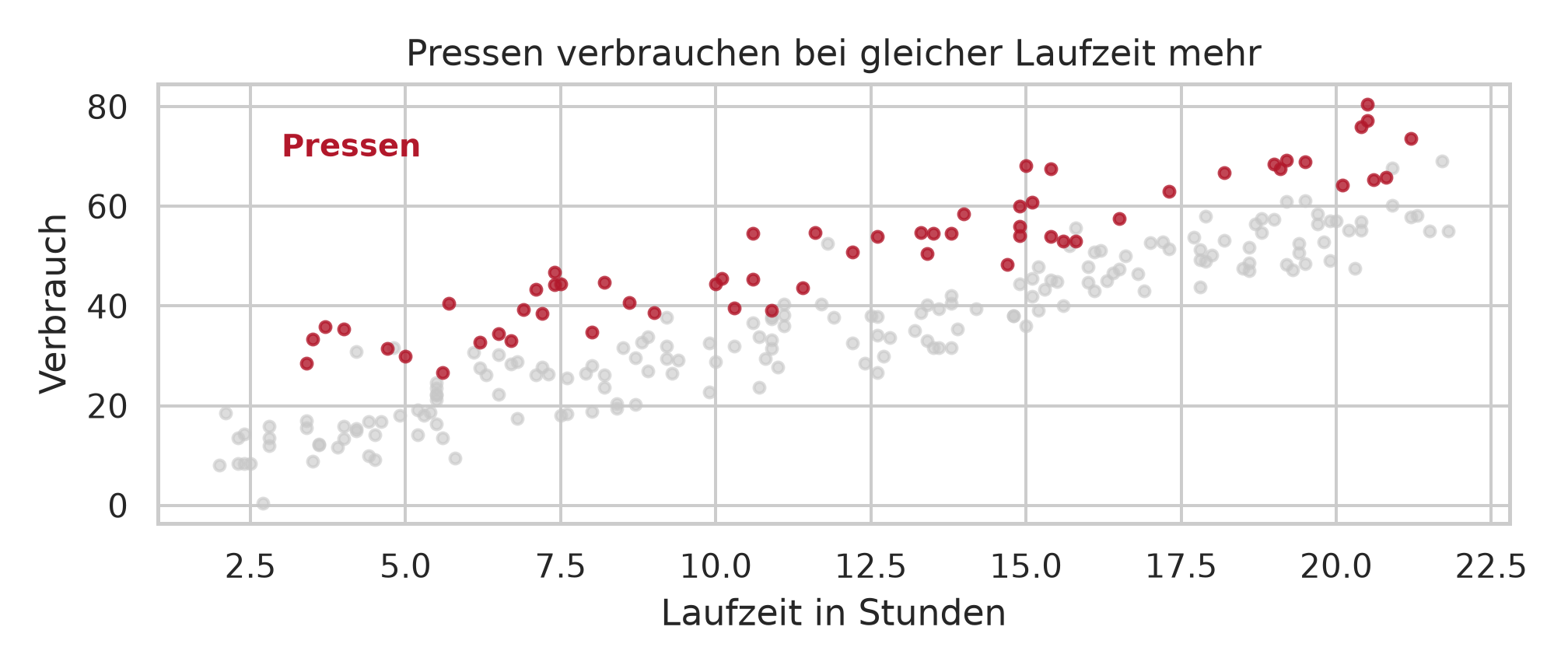

Abbildung 14: Beispiel 5: die statische Fassung, eine Aussage, ein Bild.
import plotly.express as px

abb = px.scatter(messung, x="laufzeit", y="verbrauch", color="typ",
                 facet_col="standort",
                 hover_data=["typ", "standort"],
                 labels={"laufzeit": "Laufzeit in Stunden",
                         "verbrauch": "Verbrauch"},
                 title="Verbrauch nach Laufzeit")
abb.update_layout(template="simple_white")
abb.show()

# Als eigenständige HTML-Datei, etwa für den Versand
abb.write_html("verbrauch.html", include_plotlyjs="cdn")

include_plotlyjs="cdn" hält die Datei klein, verlangt dafür aber eine Internetverbindung beim Öffnen. Mit include_plotlyjs=True wird die Bibliothek eingebettet: rund 3 Megabyte, dafür offline lesbar.

Output Zeile für Zeile

Auswahlmöglichkeit Stufen
Maschinentyp (4 plus “alle”) 5
Standort (2 plus “beide”) 3
Kennzahl 3
Zeitraum 2
Kombinationen insgesamt 90
tatsächlich angesehen Anteil der vorbereiteten Grafiken
1 von 90 1.1 Prozent
3 von 90 3.3 Prozent
10 von 90 11.1 Prozent
Beobachtung Erklärung
Vier Auswahlfelder ergeben 90 mögliche Ansichten Und das ist ein bescheidenes Dashboard. Statisch vorzubereiten ist das nicht.
Wer eine feste Aussage hat, braucht eine Dann sind 89 der 90 Ansichten Ballast, und die interaktive Fassung verschiebt nur Arbeit zum Publikum.
Die Rechnung ist das Entscheidungskriterium Interaktiv lohnt sich, wenn die Zahl der sinnvollen Fragen gross und die Auswahl vorab unbekannt ist. Ist beides nicht der Fall, ist die statische Grafik besser.
Die statische Fassung trifft eine Entscheidung Pressen rot, alles andere grau, Aussage im Titel. Sie beantwortet eine Frage vollständig statt neunzig halb.
Für Papier und PDF gibt es keine Alternative Eine interaktive Grafik wird dort zum Standbild und zwar zu dem, das gerade eingestellt war.

Die Entscheidungshilfe in vier Zeilen:

Lage Wahl
Aussage steht fest, Publikum liest statisch
Publikum stellt eigene Fragen interaktiv
Ausgabe ist Papier oder PDF statisch
eigenes Erkunden während der Analyse interaktiv, oder gleich im Notebook

Mehr zur Abwägung unter Dashboards und Interaktivität.

Interpretation und Ergebnissatz

Vier Auswahlfelder mit 5, 3, 3 und 2 Stufen ergeben 90 mögliche Ansichten. Wer eine feste Aussage hat, braucht davon eine, 1.1 Prozent. Interaktivität lohnt sich, wenn die Auswahl vorab unbekannt ist, und sonst nicht.

Verständnisfragen

Ein seaborn-Aufruf mit relplot soll in eine vorbereitete Achse gezeichnet werden, aber ax= wird nicht akzeptiert. Warum?

relplot arbeitet auf Rasterebene und erzeugt eine eigene Figur
Richtig. Es gibt ein FacetGrid zurück, kein Axes. Für das Zeichnen in eine bestehende Achse nimmt man die Funktion auf Achsenebene, hier scatterplot oder lineplot.
Das Argument heisst in seaborn anders
Es heisst überall ax, existiert aber nur auf Achsenebene.
Die Figur muss vorher geschlossen werden
Das ändert nichts.

sns.barplot(data=df, x="typ", y="verbrauch"), was zeigen die Balken?

Den Mittelwert je Gruppe, dazu ein Konfidenzintervall
Richtig, und das ist die häufigste Überraschung. Wer Summen braucht, setzt estimator="sum" oder aggregiert vorher.
Die Summe je Gruppe
Das wäre die naheliegende Erwartung und ist falsch.
Die Anzahl je Gruppe
Dafür ist countplot zuständig.

Warum braucht sns.heatmap bei einer Korrelationsmatrix vmin=-1, vmax=1?

Sonst wird die Farbskala auf den beobachteten Bereich gestreckt
Richtig. Korrelationen zwischen 0.80 und 1.00 sähen dann aus, als reichten sie von nichts bis alles. Bei Korrelationen ist null der Nullpunkt, also gehört eine divergierende Palette dazu.
Sonst funktioniert annot=True nicht
Die Beschriftung ist davon unabhängig.
Das ist nur Geschmackssache
Es entscheidet darüber, was das Publikum abliest.

seaborn verlangt das lange Format. Woran erkennt man, dass Daten breit sind?

In einem Spaltennamen steht ein Datenwert
Richtig: ein Jahr, ein Produktname, ein Maschinentyp. Im langen Format ist jede Spalte eine Variable und jede Zeile eine Beobachtung; melt beziehungsweise pivot_longer führt dorthin.
Es gibt mehr Spalten als Zeilen
Das kommt vor, ist aber kein Kriterium.
Es fehlen Werte
Fehlende Werte können in beiden Formaten auftreten.

Ein Dashboard hat vier Auswahlfelder mit 5, 3, 3 und 2 Stufen. Wie viele Ansichten sind das?

90, und davon wird typischerweise eine Handvoll wirklich angesehen
Richtig. Das ist das Argument für Interaktivität, wenn die Auswahl vorab unbekannt ist und dagegen, wenn die Aussage feststeht.
13, also die Summe der Stufen
Die Möglichkeiten multiplizieren sich.
Das lässt sich nicht beziffern
Es ist ein einfaches Produkt.

Derselbe Boxplot mit Einzelwerten kostet in seaborn 4 und von Hand 11 Codezeilen. Was folgt daraus?

seaborn nimmt die Gruppierung ab, das Ergebnis bleibt eine matplotlib-Achse
Richtig. Der Feinschliff läuft danach über die gewohnten Aufrufe; man verliert nichts, man spart die Schleifen.
matplotlib ist überflüssig
seaborn setzt darauf auf; ohne matplotlib gäbe es keine seaborn-Grafik.
seaborn ist immer die bessere Wahl
Bei ungewöhnlichen Grafiken, die nicht zum Standardrepertoire gehören, ist die Handarbeit direkter.

Verlinkte Ressourcen
